Szafka sieciowa do montażu na ścianie: typy, przewodnik wyboru i porównania

Typowe typy i cechy

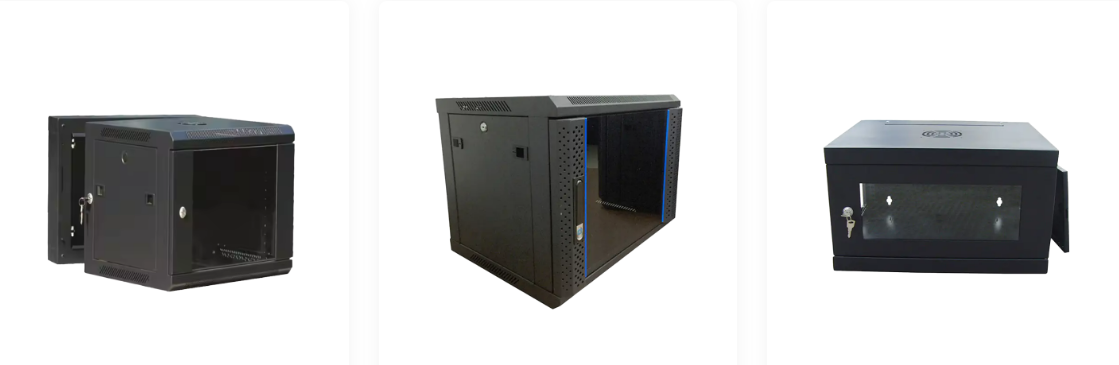

Szafy sieciowe do montażu na ścianie są ogólnie podzielone na kategorie według konfiguracji drzwi i głębokości obudowy, które wpływają na dostęp sprzętu, wentylację i luz okablowania, jaki może pomieścić szafa. Wybór odpowiedniego typu zależy od tego, jak często będziesz korzystać z szafy i ile sprzętu ma się w niej pomieścić.

Materiał drzwi to kolejna cecha wyróżniająca, przy czym drzwi ze szkła hartowanego są powszechnie stosowane tam, gdzie przydatne jest wizualne monitorowanie lampek stanu sprzętu, a drzwi perforowane lub z litego metalu są stosowane tam, gdzie większy priorytet ma przepływ powietrza lub bezpieczeństwo fizyczne. Głębokość szafy również znacznie się różni, ponieważ szafy o mniejszej głębokości pasują do przełączników i paneli krosowych, podczas gdy potrzebne są głębsze szafy, aby pomieścić serwery, jednostki UPS lub sprzęt z okablowaniem z tyłu i zasilaczami sięgającymi dalej do tyłu.

Struktura i zasada działania

Szafka sieciowa do montażu na ścianie łączy stałą ramę stalową lub aluminiową, standardowe 19-calowe szyny montażowe i zamykaną obudowę, która pozwala bezpiecznie trzymać sprzęt sieciowy na określonej wysokości nad podłogą, jednocześnie zarządzając przepływem powietrza i prowadzeniem kabli na ograniczonej przestrzeni. Elementy konstrukcyjne zaprojektowano tak, aby współpracowały ze sobą, dzięki czemu sprzęt pozostaje zorganizowany, chłodzony i chroniony nawet w stosunkowo małej obudowie.

Pojemność szafy jest ogólnie opisywana w jednostkach stojakowych, czyli U, przy typowych rozmiarach do montażu na ścianie w zakresie od około 4U w przypadku bardzo kompaktowych instalacji do 15U lub więcej w przypadku szaf obsługujących kilka aktywnych urządzeń i paneli krosowych. Ponieważ szafy do montażu naściennego mają mniejszą objętość wewnętrzną niż szafy stojące na podłodze, zarządzanie temperaturą jest bardziej krytycznym czynnikiem projektowym, dlatego też otwory wentylacyjne, możliwości montażu wentylatorów i głębokość szafy muszą być dopasowane do oczekiwanego obciążenia cieplnego sprzętu przed instalacją.

Scenariusze zastosowań i kryteria wyboru

Szafy sieciowe do montażu na ścianie są stosowane w biurach przedsiębiorstw, węzłach transportu publicznego, obiektach komercyjnych, punktach dystrybucji sieci i szafach sieciowych w budynkach mieszkalnych, a wybór zależy głównie od liczby i rodzaju urządzeń, które mają zostać umieszczone, dostępnej przestrzeni na ścianie oraz częstotliwości dostępu do szafy. Uwzględnienie tych czynników już na etapie specyfikacji pozwala uniknąć późniejszych problemów, takich jak niewystarczające chłodzenie lub niewystarczająca przestrzeń do zarządzania kablami.

Pojemność U jest często punktem wyjścia przy wyborze, ponieważ bezpośrednio określa, ile przełączników, paneli krosowych i innych urządzeń do montażu w szafie może pomieścić szafa, pozostawiając jednocześnie miejsce na przyszłą rozbudowę. Poniższy wykres liniowy ilustruje ogólny, reprezentatywny wzór zależności wymaganej pojemności szafy od złożoności sieci w miarę wzrostu liczby podłączonych urządzeń w lokalizacji, co jest przydatnym kontekstem przy wyborze szafy do montażu na ścianie dla nowej lub rozbudowywanej instalacji.

Przed zapoznaniem się z wykresem należy pamiętać, że rzeczywiste zapotrzebowanie na wydajność różni się w zależności od projektu obiektu, rodzaju sprzętu i planowanej nadmiarowości, zatem pokazana linia przedstawia ogólny wzorzec planowania, a nie ustalony wzór. Oś pozioma przedstawia rosnącą liczbę podłączonych urządzeń sieciowych w danej lokalizacji, od małego oddziału po większe rozproszone piętro biurowe, podczas gdy oś pionowa przedstawia ogólny trend w zakresie zalecanej pojemności szafy U w miarę wzrostu liczby urządzeń. Ta linia ilustruje, dlaczego bardzo małe lokalizacje często mogą być obsługiwane przez kompaktowe szafy, podczas gdy obiekty o gęstszych potrzebach w zakresie łączności zazwyczaj wymagają zwiększenia wydajności na długo przed fizycznym zapełnieniem szafy.

Tendencja wzrostowa linii odzwierciedla ogólną zależność między gęstością urządzeń a potrzebami w zakresie pojemności szaf, ale krzywa nie jest idealnie liniowa, ponieważ zalecana wydajność ma tendencję do nieznacznego przyspieszania w miarę przenoszenia lokalizacji z małej instalacji w oddziale do gęstszego piętra biurowego średniej wielkości. Dzieje się tak dlatego, że w gęstszych lokalizacjach zazwyczaj instaluje się nie tylko więcej przełączników, ale także więcej paneli krosowych, akcesoriów do zarządzania kablami, a czasami małych jednostek UPS, a wszystkie one zajmują przestrzeń U szybciej, niż sugerowałaby sama liczba urządzeń. Mały oddział z kilkoma stacjami roboczymi często może być wygodnie obsługiwany przez kompaktową szafę o wysokości od 6U do 9U, podczas gdy średniej wielkości piętro biurowe ze znacznie większą liczbą podłączonych urządzeń i wieloma panelami krosowymi zazwyczaj korzystniejsze jest od konfiguracji o wysokości od 12U do 15U lub większej. Planowanie krótkoterminowego rozwoju jest praktycznym powodem, aby wybrać szafę z zapasową pojemnością U, a nie dobierać ją dokładnie do aktualnej liczby urządzeń, ponieważ późniejsza modernizacja większej szafy jest bardziej uciążliwa niż instalowanie odpowiedniej pojemności od początku. Warto również uwzględnić przestrzeń U zajmowaną przez akcesoria do zarządzania kablami i wszelkie planowane zespoły wentylatorów, ponieważ zmniejszają one efektywną pojemność dostępną dla sprzętu aktywnego. W przypadku obiektów przewidywanych na szybki rozwój, takich jak nowe obiekty handlowe lub rozwijające się biura przedsiębiorstw, na ogół lepiej sprawdza się planowanie z górnej półki zalecanego zakresu pokazanego w tym trendzie. Tego rodzaju rozmowy dotyczące planowania wydajności są jedną z najczęstszych dyskusji pomiędzy integratorami IT a producentem lub dostawcą szaf sieciowych do montażu na ścianie na etapie specyfikacji projektu.

Szczegółowe porównanie szafek ściennych i stojących

Szafy sieciowe do montażu naściennego i stojące na podłodze służą temu samemu ogólnemu celowi, jakim jest obudowa i ochrona sprzętu montowanego w stojaku, ale różnią się znacznie pod względem pojemności, zajmowanej powierzchni i przydatności do różnych typów lokalizacji. Zrozumienie tych różnic pomaga kupującym uniknąć wybierania zbyt małych szafek podłogowych lub zbyt dużych jednostek do montażu na ścianie dla danego miejsca.

Oprócz ogólnego typu szafy, kolejnym czynnikiem wartym bezpośredniego porównania jest wydajność chłodzenia w różnych konfiguracjach drzwi i wentylacji, ponieważ wpływa ona na niezawodność sprzętu w zamkniętych przestrzeniach. Poniższa mapa cieplna przedstawia ogólne, ilustracyjne porównanie względnej wydajności przepływu powietrza w trzech popularnych typach drzwi i trzech konfiguracjach wentylacji, w oparciu o ogólne zasady inżynieryjne, a nie konkretny zestaw danych testowych.

Przed przejrzeniem mapy cieplnej warto zauważyć, że rzeczywista wydajność cieplna zależy od mocy cieplnej sprzętu, temperatury otoczenia w pomieszczeniu i warunków instalacji, dlatego poniższą tabelę należy czytać jako ogólne względne porównanie, a nie gwarantowaną specyfikację chłodzenia dla konkretnej instalacji. Tabela porównuje drzwi z litego metalu, drzwi z perforowanego metalu i drzwi ze szkła hartowanego w przypadku wentylacji pasywnej, wentylacji wspomaganej jednym wentylatorem i wentylacji wspomaganej dwoma wentylatorami, przy czym ciemniejsze cieniowanie oznacza ogólnie silniejszy względny przepływ powietrza w tej kombinacji.

Ogólny wzór pokazany na siatce jest taki, że perforowane drzwi metalowe niezmiennie zapewniają najwyższą względną wydajność przepływu powietrza we wszystkich trzech konfiguracjach wentylacji, ponieważ wzór perforacji umożliwia ciągłą pasywną wymianę powietrza nawet przed dodaniem jakiegokolwiek wentylatora. Drzwi z litego metalu i szkła hartowanego charakteryzują się podobną wydajnością, ponieważ oba ograniczają pasywny przepływ powietrza do dedykowanych otworów wentylacyjnych wbudowanych w ramę szafy, a nie do samych drzwi. Przejście z wentylacji pasywnej na pojedynczy wentylator powoduje zauważalną poprawę w przypadku każdego typu drzwi, co odzwierciedla wkład aktywnego przepływu powietrza w porównaniu z poleganiem wyłącznie na naturalnej konwekcji w zamkniętej szafce montowanej na ścianie. Dodanie drugiego wentylatora zapewnia dalszą, ale stosunkowo mniejszą poprawę, co sugeruje malejące zyski, gdy przepływ powietrza nie jest już głównym czynnikiem ograniczającym, a samo obciążenie cieplne staje się bardziej istotną zmienną. W przypadku szaf zawierających sprzęt o większej mocy cieplnej, taki jak wiele aktywnych przełączników lub mały zasilacz UPS, na podstawie tego porównania rozsądnym ogólnym punktem wyjścia jest połączenie perforowanych drzwi z co najmniej jednym wentylatorem. W przypadku instalacji o niższej mocy cieplnej, takich jak mały panel krosowy i pojedynczy przełącznik, często wystarczająca jest pasywna wentylacja za pomocą pełnych lub szklanych drzwi, dlatego też typ drzwi powinien być wybierany na podstawie oczekiwanego obciążenia sprzętu, a nie wyłącznie na podstawie preferencji estetycznych. Tego rodzaju porównanie przepływu powietrza i typu drzwi stanowi praktyczny punkt do dyskusji podczas współpracy z producentem szafek sieciowych do montażu na ścianie w celu sfinalizowania specyfikacji instalacji wrażliwej na ciepło. Oprócz samej konfiguracji drzwi i wentylatora należy również uwzględnić temperaturę otoczenia w pomieszczeniu i rozmieszczenie szafy, takie jak bliskość bezpośredniego światła słonecznego lub innych źródeł ciepła.

Trendy branżowe w segmentach zastosowań

Zapotrzebowanie na szafy sieciowe do montażu na ścianie wykracza poza tradycyjne zastosowania biurowe w przedsiębiorstwach, ponieważ coraz więcej sektorów wdraża zorganizowane, zamknięte urządzenia do przechowywania sprzętu dla infrastruktury sieciowej i ładowania. Poniższy zgrupowany wykres kolumnowy przedstawia ogólne, ilustracyjne porównanie względnego wzrostu popytu w czterech segmentach zastosowań w ciągu ostatnich wielu lat, w oparciu o ogólne obserwacje branży, a nie konkretny, zmierzony zbiór danych.

Przed zapoznaniem się z wykresem należy go odczytać raczej jako ogólną ilustrację kierunkową niż precyzyjną statystykę, ponieważ wzorce wzrostu znacznie różnią się w zależności od regionu i segmentu rynku. Porównuje się cztery segmenty: biura przedsiębiorstw, węzły transportu publicznego, lokale handlowe i detaliczne oraz instalacje mieszkalne, każdy pokazany w dwóch zgrupowanych kolumnach reprezentujących względny wskaźnik popytu we wcześniejszym i nowszym momencie.

Segment biur dla przedsiębiorstw wykazuje najwyższy ogólny wskaźnik popytu w obu okresach, co jest zgodne z jego pozycją tradycyjnego podstawowego zastosowania szaf sieciowych do montażu na ścianie, chociaż jego względny wzrost pomiędzy okresami jest bardziej umiarkowany w porównaniu z pozostałymi trzema segmentami. Węzły transportu publicznego wykazują jeden z większych względnych wzrostów w porównaniu z okresem wcześniejszym i ostatnim, co pokrywa się z szerszymi inwestycjami w infrastrukturę w zakresie łączności na poziomie stacji, systemów informacji pasażerskiej i sieci nadzoru, które wymagają rozproszonych, zajmujących mało miejsca obudów sprzętu. Lokale komercyjne i detaliczne wykazują podobny wzorzec wzrostu, co odzwierciedla zwiększone wykorzystanie sieciowych systemów punktów sprzedaży, łączności w sklepach i sprzętu zabezpieczającego, które korzystają z kompaktowej obudowy montowanej na ścianie, a nie z dedykowanego pomieszczenia na sprzęt. Segment mieszkaniowy zaczyna się od najmniejszej bazy spośród czterech segmentów, ale wykazuje proporcjonalnie znaczący wzrost, co jest zgodne z rosnącą złożonością sieci domowej, w miarę jak coraz więcej gospodarstw domowych wdraża wiele podłączonych urządzeń, systemy inteligentnego domu i konfiguracje biur domowych, które korzystają ze zorganizowanego, zamkniętego okablowania. Podsumowując, wzór sugeruje, że chociaż biura korporacyjne pozostają największym segmentem zastosowań w wartościach bezwzględnych, najszybszy względny wzrost występuje w segmentach transportowym, komercyjnym i mieszkaniowym, poszerzając zakres środowisk, w których stosowane są szafki ścienne. Ta dywersyfikacja jest jednym z powodów, dla których producenci coraz częściej oferują opcje konfiguracji OEM i ODM, ponieważ klienci z branży transportowej, komercyjnej i mieszkaniowej często mają odmienne wymagania dotyczące stylu drzwi, typu zamka i estetyki szafy w porównaniu ze standardową instalacją biurową w przedsiębiorstwie. W przypadku firm obsługujących wiele segmentów trend ten wskazuje również na wartość elastycznej linii produktów, którą można skonfigurować pod kątem różnych scenariuszy, a nie pojedynczej, stałej konstrukcji szafy.

Tego rodzaju elastyczne, oparte na scenariuszach podejście ma kluczowe znaczenie dla tego, jak nowi producenci pozycjonują swoje linie produktów szafek do montażu na ścianie. Ningbo Cixi Communication Technology Co., Ltd., założona w lutym 2024 r. z siedzibą w mieście Ningbo w prowincji Zhejiang, koncentruje się na projektowaniu, badaniach i rozwoju, produkcji i handlu szafami sieciowymi i szafami ładującymi, oferując kompleksowe rozwiązania w zakresie infrastruktury sprzętu komunikacyjnego. Jako profesjonalny producent szaf sieciowych do montażu naściennego OEM i producent szaf sieciowych do montażu naściennego ODM, firma współpracuje z wewnętrznym zespołem projektowym w celu wspierania potrzeb konfiguracyjnych w sieciowych centrach danych, biurach przedsiębiorstw, węzłach transportu publicznego, lokalach komercyjnych i domach prywatnych, odzwierciedlając ten sam poszerzający się zakres segmentów zastosowań opisany powyżej. W ramach swojego podejścia do rozwoju produktów firma kładzie nacisk na bezpieczeństwo produktów, jednocześnie kładąc nacisk na inteligencję i łatwość obsługi.

Wskazówki dotyczące konserwacji zapewniające długoterminową i niezawodną pracę

Rutynowa kontrola zapewnia niezawodne działanie szafy sieciowej do montażu na ścianie, szczególnie pod względem zarządzania ciepłem, integralności mocowania do ściany i organizacji kabli, a wszystko to może stopniowo ulegać degradacji, jeśli nie zostanie sprawdzone przez lata ciągłej pracy.

1. Okresowo sprawdzaj wsporniki i elementy mocujące do montażu na ścianie, aby upewnić się, że są dobrze zamocowane, szczególnie w szafach, w których znajduje się większy sprzęt.
2. Regularnie czyść otwory wentylacyjne i filtry wentylatora, aby zapobiec gromadzeniu się kurzu ograniczającego przepływ powietrza i zwiększającemu temperaturę wewnętrzną.
3. Sprawdź działanie wentylatora, jeśli jest zamontowany, aby potwierdzić jego dalsze działanie, ponieważ uszkodzony wentylator może pozostać niezauważony, dopóki nie pojawią się problemy związane z temperaturą.
4. Okresowo przeglądaj sposób prowadzenia kabli, aby zapobiec przepełnieniu, które może ograniczać przepływ powietrza i utrudniać przyszłe przenoszenie, dodawanie lub zmiany.
5. Upewnij się, że zamki i zawiasy drzwi są w dobrym stanie, aby zapewnić zamierzoną fizyczną kontrolę dostępu.
6. Jeśli to możliwe, monitoruj temperaturę wewnętrzną szafy, szczególnie w szafach z ograniczoną wentylacją pasywną, aby wcześnie wykryć rozwijające się problemy termiczne.

Prowadzenie prostego dziennika konserwacji szaf w rozproszonych lokalizacjach, szczególnie w przypadku węzłów transportowych i wdrożeń komercyjnych w wielu lokalizacjach, ułatwia planowanie proaktywnej wymiany wentylatorów lub ponownego dokręcania wsporników, zanim awaria wpłynie na czas pracy sieci. Ponieważ szafy do montażu naściennego są często instalowane w rzadziej odwiedzanych pomieszczeniach niż centralna serwerownia, ustalenie harmonogramu inspekcji jest na ogół skuteczniejsze niż poleganie wyłącznie na alarmach sprzętu w celu sygnalizowania rozwijającego się problemu.
